混凝土的應(yīng)用對建筑工程質(zhì)量的提高有著重要的意義，它極大的促進了預(yù)拌混凝土工業(yè)的發(fā)展。但是預(yù)拌混凝土因養(yǎng)護不及時造成混凝土結(jié)構(gòu)早期開裂的問題卻是很難徹底根除的，目前已成為建筑工程質(zhì)量投訴的熱點，也是質(zhì)量監(jiān)督的重點。因此， 混凝土如何進行有效養(yǎng)護成為亟待解決的問題。使用諾貝思混凝土養(yǎng)護蒸汽發(fā)生器可以有效解決混凝土養(yǎng)護難的問題。

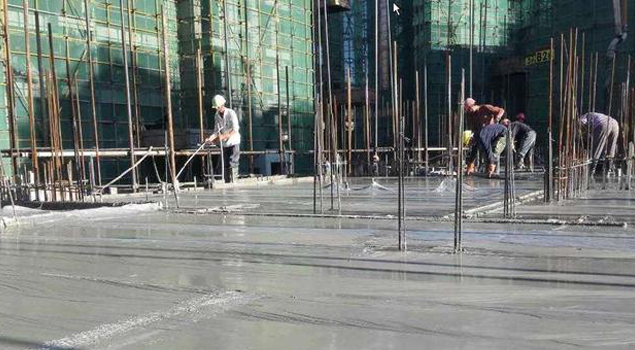

混凝土養(yǎng)護有兩個目的：一是創(chuàng)造使水泥得以充分水化的條件，加速混凝土硬化；二是防止混凝土成型后因風(fēng)吹、日曬、干燥、寒冷等自然因素的影響而出現(xiàn)超出合理范圍的收縮、裂縫及破壞等現(xiàn)象?；炷翝仓蟪跗陔A段的養(yǎng)護非常重要，混凝土終凝后應(yīng)立即進行養(yǎng)護，干硬性混凝土應(yīng)于澆筑完畢后立即進行養(yǎng)護。一、對于梁板等水平構(gòu)件采用覆蓋澆水養(yǎng)護

在平均氣溫高于+5℃的自然條件下，用覆蓋材料對混凝土表面加以在覆蓋并澆水養(yǎng)護，使混凝土在一定時間內(nèi)保持水化作用所需要的適當(dāng)溫度和濕度條件。 覆蓋澆水養(yǎng)護符合下列規(guī)定：

1、澆水次數(shù)根據(jù)能夠保持混凝土處于濕潤的狀態(tài)來決定。

2、混凝土的澆水養(yǎng)護時間內(nèi),對采用硅酸鹽水泥、普通硅酸鹽水泥等拌制的混凝土，不得少于7d。

3、覆蓋澆水養(yǎng)護在混凝土澆筑完畢后的12h以內(nèi)進行。

4、當(dāng)日平均氣溫低于5℃時,不得澆水。

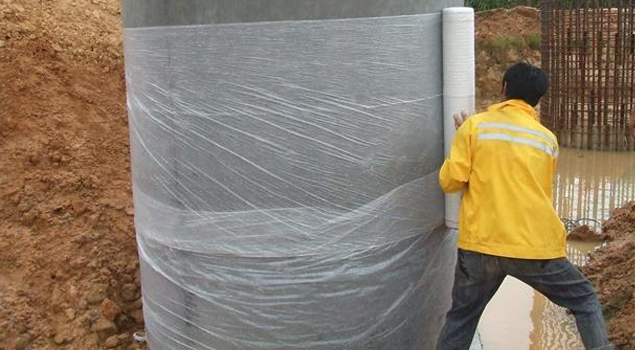

二、對于混凝土柱采用薄膜布養(yǎng)護

用薄膜布把柱表面敞露的部分全部嚴(yán)密的覆蓋起來，保證混凝土在不失水的情況下得到充足的養(yǎng)護。采用不透水、氣的薄膜布養(yǎng)護。養(yǎng)護時必須保持薄膜布內(nèi)有凝結(jié)水。

三、對于墻體混凝土采用薄膜養(yǎng)生液養(yǎng)護

薄膜養(yǎng)生液養(yǎng)護是將可成膜的溶液噴灑在混凝土表面上，溶液揮發(fā)后在混凝土表面結(jié)成一層薄膜，使混凝土表面與空氣隔絕，封閉混凝土中的水份不再被蒸發(fā)，而完成水化作用。

四、凍期混凝土的蒸汽養(yǎng)護

豎向結(jié)構(gòu)混凝土采用綜合蓄熱方法養(yǎng)護。對于水平結(jié)構(gòu)，采用諾貝思混凝土養(yǎng)護蒸汽發(fā)生器提供蒸汽的方法進行保溫養(yǎng)護，保溫被覆蓋要嚴(yán)實，防止混凝土裸露，確?；炷敛皇軆?。
