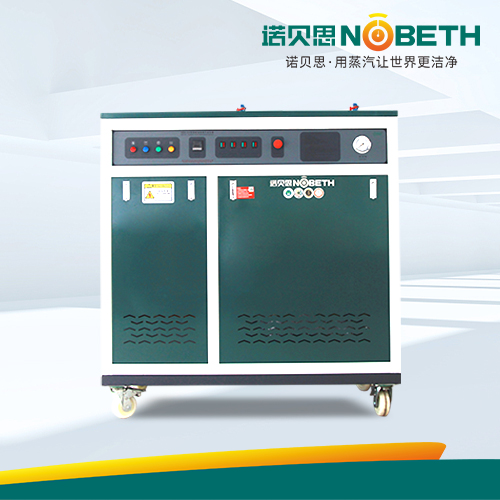

電加熱蒸汽發生器主要由供水系統、自控系統、爐膽與加熱系統和安全保護系統等組成?！　≌羝l(fā)生器的作用：蒸汽發生器應用軟化水，如能經過預熱則蒸發量可提高，水從底部進入蒸發器，水在自然對流下加熱在受熱面上產生蒸汽，通過水下孔板及均汽孔板變成不飽和蒸汽，送到分汽包，提供生產、生活用氣。

　　它的基本工作原理是：通過一套自動控制裝置，確保運行過程中液體控制器或高、中、低電極探棒反饋控制水泵的開啟、閉合、供水量長短、爐膽加熱時間；由壓力繼電器調定的最高蒸汽壓力隨著蒸汽的不斷輸出，爐膽水位不斷下降，當處于低水位（機械式）、中水位（電子式）時，水泵自動補水，到高水位時，水泵停止補水；與此同時，爐膽內電熱管繼續加熱，源源不斷產生蒸汽，面板上或頂端上部的指針式壓力表即刻顯示蒸汽壓力數值，整個過程均可通過指示燈自動顯示。

　　使用電加熱蒸汽發生器有什么優勢？

　　1、安全性

　　①漏電保護：當蒸汽發生器發生漏電時，通過漏電斷路器及時切斷電源，確保人身安全。

　　②缺水保護：當蒸汽發生器缺水時及時切斷加熱管控制電路，防止加熱管發生干燒損壞，同時控制器發出缺水報警指示。

　　③接地保護：當蒸汽發生器外殼帶電時，通過接地線把漏電流導入大地，從而確保人身安全。通常保護接地線應與大地之間作良好的金屬聯接，常用深埋在地下的角鐵、鋼管做接地體，接地電阻不得大于4Ω。

　　④蒸汽超壓保護：當蒸汽發生器蒸汽壓力超過設定的上限壓力時，安全閥啟動，釋放出蒸汽使壓力降低。

　　⑤過流保護：當蒸汽發生器超負荷（電壓過高）工作時，漏電斷路器自動斷開。

　　⑥電源保護:借助先進的電子線路檢測到過電壓、欠電壓、斷相等故障狀態后，進行可靠的斷電保護。

　　2、方便性

　　①電源引入電控箱后，一鍵操作，蒸汽發生器便進入（或脫離）全自動運行狀態。

　　②蒸汽發生器內水量減少，控制系統自動通過補水泵把水從水箱補充到蒸汽發生器內。

　　3、合理性

　　為合理有效的使用電能，特別將加熱功率分為數段，并由控制器自動循環投入（切斷），用戶根據實際需要確定好加熱功率后，只需合上相應漏電斷路器（或按下相應的投切開關）即可。加熱管的分段循環投切，降低了蒸汽發生器在運行中對電網的沖擊。

　　4、可靠性

　　①蒸汽發生器本體使用氬弧焊打底，手工焊蓋面，經過X射線探傷的嚴格檢查。

　　②蒸汽發生器使用鋼材，嚴格按制造標準選用。

　　③蒸汽發生器使用配件，均選用國內外優質產品，并經試爐檢驗，保證了蒸汽發生器的長期正常運行。
