高壓蒸汽發生器蒸汽過熱系統包括以及過熱器、減溫器、二級過熱器。高壓蒸汽發生器蒸汽過熱系統自動控制的任務是使過熱器出口溫度維持在允許范圍內，并且保護過熱器使管壁溫度不超過允許的工作溫度。

  影響高壓蒸汽發生器過熱蒸汽溫度的因素有很多，如蒸汽流量、加熱工況、引入過熱器蒸汽的減溫水量、流經過熱器的氣溫度和流速等的變化都會影響過熱蒸汽溫度。在各種擾動下，氣溫控制過程動態特性都有時滯性和慣性，且較大，這給控制帶來了一定困難，所以要選擇好操縱變量和合格控制方案，以滿足工藝要求。

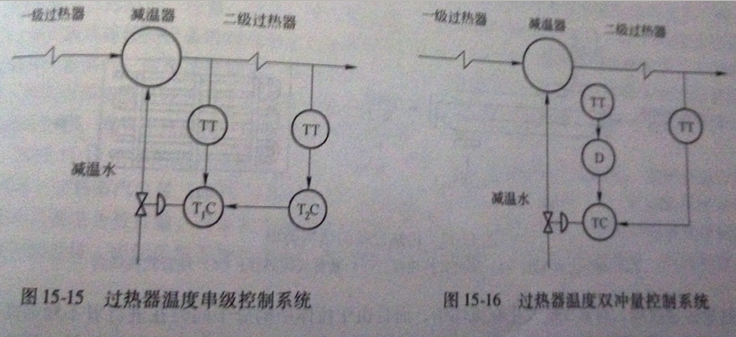

  目前，廣泛選用減溫水流量作為控制氣溫的手段，但是該通道的時滯和時間常數太大。如果以氣溫作為被控變量，控制減溫水量組成單回路控制機系統往往不能滿足生產上的要求。因此，設計成如圖15-15所示的串級控制系統，這樣以減溫器出口溫度為副被控制量的串級控制系統。對于前提克服擾動因素是有利的，這樣可以減少過熱器溫度的動態偏差，以滿足工藝要求。此外，也對采用雙沖量控制系統，如圖15-16所示，改控制方案實際上是串級控制的變形。
