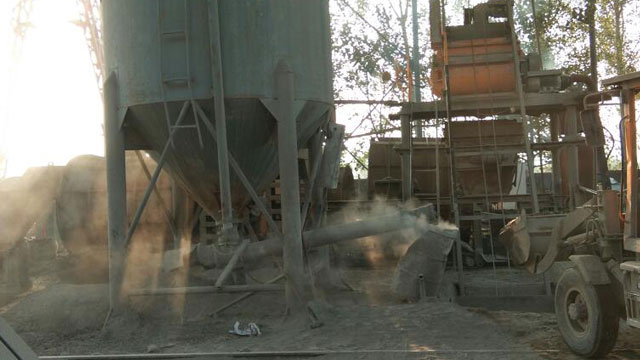

有關(guān)混凝土的養(yǎng)護(hù)方法是有很多的。不過(guò)總體而言，可以劃分為自然養(yǎng)護(hù)和蒸汽養(yǎng)護(hù)。但無(wú)論是哪種養(yǎng)護(hù)方法，在混凝土的養(yǎng)護(hù)期間，應(yīng)重點(diǎn)加強(qiáng)混凝土的濕度和溫度控制，盡量減少表面混凝土的暴露時(shí)間，及時(shí)對(duì)混凝土暴露面進(jìn)行緊密覆蓋，防止表面水分蒸發(fā)。暴露面混凝土初凝前，應(yīng)卷起覆蓋物，用抹子搓壓表面至少二遍，使之平整后再次覆蓋，此時(shí)應(yīng)注意覆蓋物不要直接接觸混凝土表面，直至混凝土終凝為止。特別是使用自然養(yǎng)護(hù)的方法時(shí)，要特別注意以上幾點(diǎn)，但如果是使用遼寧箱梁養(yǎng)護(hù)燃?xì)庹羝l(fā)生器進(jìn)行蒸汽養(yǎng)護(hù)的方法，則可以簡(jiǎn)易很多。

　　通?；炷恋恼羝B(yǎng)護(hù)可分靜停、升溫、恒溫、降溫四個(gè)階段，在使用遼寧箱梁養(yǎng)護(hù)燃?xì)庹羝l(fā)生器對(duì)混凝土進(jìn)行養(yǎng)護(hù)的時(shí)候，其靜停期間應(yīng)保持環(huán)境溫度不低于5℃，灌注結(jié)束4小時(shí)且混凝土終凝后方可升溫。升溫速度不大于10℃/h，恒溫期間混凝土的內(nèi)部溫度不宜超過(guò)60℃，最大不得超過(guò)65℃，恒溫的養(yǎng)護(hù)時(shí)間應(yīng)根據(jù)構(gòu)件的脫模強(qiáng)度要求、混凝土配合比以及環(huán)境的溫度來(lái)制定。降溫的速度不能大于10℃/h.應(yīng)嚴(yán)格控制養(yǎng)護(hù)期間混凝土的芯部與表層、表層與環(huán)境之間的溫差不宜超過(guò)15℃。

　混凝土去除表面覆蓋物或拆模后，還需要使用遼寧箱梁養(yǎng)護(hù)燃?xì)庹羝l(fā)生器對(duì)混凝土采取保濕措施，使混凝土內(nèi)部擁有足夠的濕度，也可在混凝土表面處于潮濕狀態(tài)時(shí)，迅速采用土工布將暴露面混凝土覆蓋或包裹，再用塑料布包裹。包裹期間，包裹物應(yīng)完好無(wú)損，彼此搭接完整，內(nèi)表面應(yīng)具有凝結(jié)水珠。有條件地段應(yīng)盡量延長(zhǎng)混凝土的蒸汽保濕養(yǎng)護(hù)時(shí)間。在后期的梁體養(yǎng)護(hù)過(guò)程中，通入遼寧箱梁養(yǎng)護(hù)燃?xì)庹羝l(fā)生器產(chǎn)生的飽和蒸汽時(shí)，混凝土表面的養(yǎng)護(hù)溫度應(yīng)低于混凝土表面溫度時(shí)，二者間溫差不得大于15℃。

想了解更多諾貝思蒸汽發(fā)生器，詳情請(qǐng)咨詢：400—188—4556   http://m.scbjyj.com/
